MCT460 przemysłowy analizator NIR do pomiaru wilgotności i powleczenia online
Ciągły pomiar wilgotności, oleju i innych parametrów
Tysiące czujników procesowych MCT460 On-Line NIR zostało zainstalowanych w wielu największych zakładach przemysłowych na świecie. Czujniki pomagają operatorom kontrolować wilgotność w granicach jednej dziesiątej procenta aby za każdym razem spełniać specyfikacje produktu. Model MCT460 został zbudowany przy użyciu technologii NIR, która jest szeroko stosowana i akceptowana w wielu branżach do pomiarów wilgotności, oleju i innych pomiarów on-line.
Funkcje
- Prosta obsługa, integracja i standaryzacja w wielu liniach i lokalizacjach
- Wytrzymała obudowa wytrzymuje trudne warunki
- Detektor o kontrolowanej temperaturze zapewnia stabilność pomiaru
- W pełni modułowy ze wszystkimi komponentami łatwymi do wymiany w terenie
- Łatwe rozwiązywanie problemów dzięki zaawansowanej diagnostyce pokładowej
Korzyści
- Popraw kontrolę procesu i jakość końcową dzięki dokładnym pomiarom wilgotności, oleju i innych parametrów
- Podejmuj szybkie decyzje i dostosowywanie linii produkcyjnej za pomocą danych analitycznych
- Oszczędź koszty i zmniejsz ilość odpadów, co poprawia wyniki Twojej firmy
Aplikacje
Stała jakość produktu, zwiększona wydajność i zmniejszenie ilości odpadów
Zastosowania NIR do procesów przemysłowych
Inteligentny czujnik MCT460 On-Line NIR służy do ciągłego pomiaru i kontroli wilgotności, gramatury powłoki, grubości folii i temperatury produktu podczas procesu produkcyjnego. Czujniki są w stanie kontrolować prędkość taśmy w zamkniętej pętli, nawilżające papier i inne procesy, w których kontrolowana jest zmiana wilgoci. Seria MCT460 może być również łatwo zintegrowana z istniejącymi systemami sterowania za pomocą standardowych protokołów IO, dodając dane w celu maksymalizacji wydajności procesu. Niektóre przykłady produktów przemysłowych, które można zmierzyć, to:
Typowe zastosowania:
- Nawozy
- Wyroby z papieru
- Wyroby z drewna
- Konwertowanie: kleje topliwe, kleje wrażliwe na nacisk
- Tytoń
Dodatkowe aplikacje:
- Wytłaczane tworzywa sztuczne
- Folia PVB
- Tekstylia
- Guma miękiszowa
- Proszki PCV
- Ceramika
- Detergenty, mydła
- Ruda
- Biopaliwa
Jak to działa
Kontroluj wilgotność do 1/10 procent
Analizatory NIR serii MCT460 są zintegrowane z kluczowymi obszarami procesu produkcyjnego w celu ciągłego monitorowania przychodzących surowców lub procesów kontrolnych na linii produkcyjnej. Każde urządzenie jest zaprojektowana tak, aby bezproblemowo zintegrować przenośniki taśmowe, przenośniki śrubowe/ślimakowe i zsypy w celu analizy wilgotności, oleju i innych pomiarów on-line.
Proces skanowania MCT460 jest prosty, ale niezawodny:
- Światło z lampy kierowane jest przez obracające się koło z prędkością 2000 obr./min zawierające filtry NIR wybrane do zastosowania
- Światło NIR jest kierowane na mierzony produkt
- Światło odbite od produktu jest przechwytywane przez lustro wewnątrz urządzenia i skupione na detektorze siarczku ołowiu chłodzonym Peltiera.
- Sygnał z detektora jest pobierane przez pokładową „inteligentną” płytkę drukowaną i porównuje się z wewnętrzną wiązką odniesienia. Jest to następnie przekształcane w procent wilgoci, oleju i innych parametrów.
Komponenty systemu

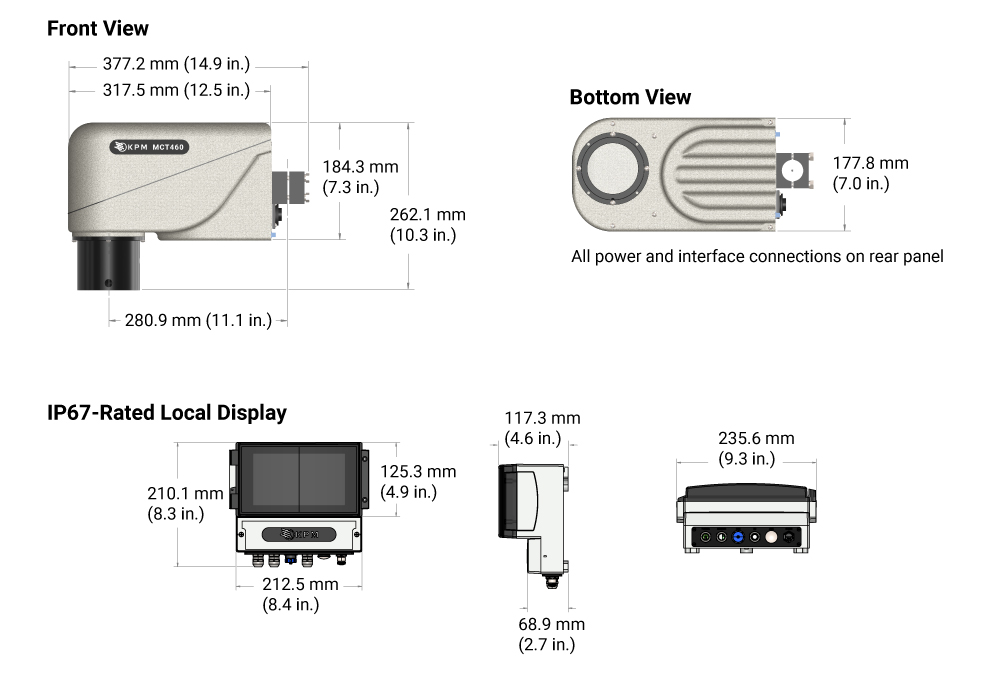

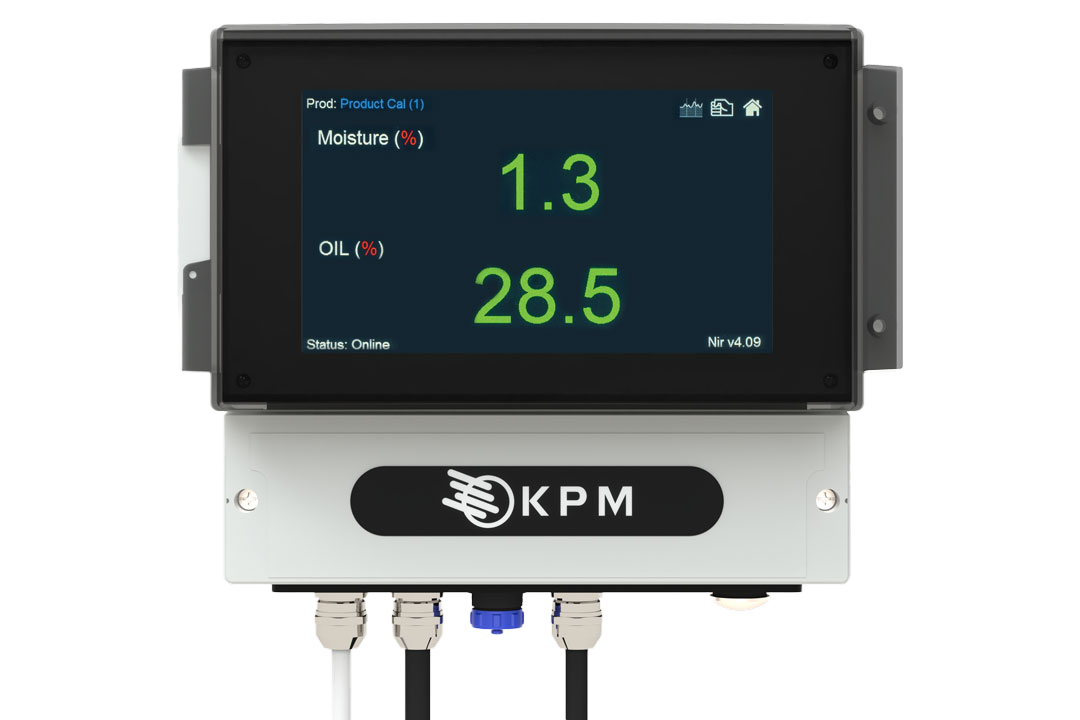

MCT460 to przemysłowa obudowa z odlewu aluminiowego lub bezelektro-niklu, która zawiera lokalny wyświetlacz, który ma wszystkie wejścia zasilające, cyfrowe i analogowe do obsługi systemu. Pozwala to na prosty proces instalacji dla większości aplikacji.
Dostępne są opcje dla samodzielnej konfiguracji i konfiguracji systemu.
Instalacja
Przenośnik taśmowy
Czujniki MCT460 są montowane 8-18 cali nad przenośnikiem, najlepiej z ciągłym przepływem produktu.
Ślimaki i przenośniki śrubowe
Montaż MCT460 na wierzchu ślimaków i przenośników śrubowych pozwala na pomiar przepływu materiału transportowanego przez loty śruby. MCT460 jest zainstalowany przesunięty do boku centralnego wału, podczas gdy wpływ lotów przechodzących przez jednostkę jest eliminowany przez oprogramowanie przyrządu.
Linie i zsypy
Okna pomiarowe, takie jak szafirowe, mogą być używane do ciągłego przepływu produktów przez okno. Dodatkowo, podłużna rura pomiarowa (sprzedawana osobno) może służyć do pomiaru swobodnie spadających proszekw/granulek w zsypach.
Akcesoria
Dostępne akcesoria
- Czujnik temperatury IR
- Moduł Fieldbus
- Czujnik utraty produktu
- Cal Check Standard
- Rura pomiarowa
- Chłodzenie powietrzem
- Oczyszczanie powietrza
Oprogramowanie
Wszystkie modele serii MCT wykorzystują autorskie oprogramowanie komputerowe SensorVu Windows®, które umożliwia operatorom wstawianie parametrów konfiguracyjnych, wykonywanie lub dostosowywanie kalibracji, wybieranie kodów produktów, badanie wewnętrznych wartości diagnostycznych oraz zdalne przeglądanie trendów wilgotności i temperatury. SensorVu może również łączyć się z wieloma analizatorami serii MCT w jednym miejscu w celu monitorowania wielu systemów.
Wszystkie modele serii MCT wykorzystują autorskie oprogramowanie komputerowe SensorVu Windows®, które umożliwia operatorom wstawianie parametrów konfiguracyjnych, wykonywanie lub dostosowywanie kalibracji, wybieranie kodów produktów, badanie wewnętrznych wartości diagnostycznych oraz zdalne przeglądanie trendów wilgotności i temperatury. SensorVu może również łączyć się z wieloma analizatorami serii MCT w jednym miejscu w celu monitorowania wielu systemów.
Ekran trendów z możliwością rejestrowania wyświetla zmiany odczytu procesów w czasie rzeczywistym.
Ekran trendów z możliwością rejestrowania wyświetla zmiany odczytu procesów w czasie rzeczywistym.
Sprawdzaj stan i wydajność czujnika za pomocą łatwych do wykonania poleceń.
Sprawdzaj stan i wydajność czujnika za pomocą łatwych do wykonania poleceń.
Prosta, graficzna procedura kalibracji umożliwiająca szybką konfigurację nowych produktów.
Prosta, graficzna procedura kalibracji umożliwiająca szybką konfigurację nowych produktów.
