TheiaVu® TV-250HR Benchtop Vision System
Bessere Messungen, mehr Messungen
Der TheiaVu® TV-250HR (hochauflösend) hilft Fachleuten in der Qualitätskontrolle dabei, viel Zeit zu sparen und gleichzeitig genauere und wiederholbare Messdaten zu erhalten, um ihre Produktionsprozesse zu verbessern. Da sich einige Qualitätsparameter mit manuellen Methoden nur schwer oder gar nicht quantifizieren lassen, werden sie bei Qualitätskontrollen nicht als Teil der Kriterien berücksichtigt. Mit TheiaVu® können Sie diese Messungen im Vergleich zu manuellen Methoden mit einem Bruchteil der Geschwindigkeit und mit einer hohen Präzision durchführen. Der TV-250HR eignet sich am besten für die Inspektion kleinerer Objekte (ca. 5 mm bis 50 mm), zur Analyse der Brotkrumenstruktur und für Anwendungen, bei denen kein Abspülen erforderlich ist.
Funktionen
- Leistungsstark: Quantifizieren Sie Produktmerkmale, die sich nur schwer manuell messen lassen
- Sammelt automatisch wichtige Produktdaten
- Einfach zu bedienende Bedienoberfläche
- Schnell: bis zu 10 Objekte/Sekunde*
- Vielseitig: Kann im Labor oder im Produktionsbereich eingesetzt werden.
- Flexibel: Integrierte Bibliothek mit über 100 Messungen, Tendenz steigend
- Messen Sie Produkte mit einer Länge von bis zu 91 cm (36 Zoll)
- Waagen und Temperaturfühler als optionales Zubehör
*Die tatsächliche Geschwindigkeit hängt von der Größe des Objekts und der Anzahl der verschiedenen Messungen pro Objekt ab.
Leistungen
- Führen Sie Qualitätsprüfungen schneller und mit besserer Wiederholbarkeit durch
- Erfahren Sie mehr über Ihr Produkt im Vergleich zu manuellen Methoden
- Sorgen Sie für eine gleichbleibende Produktqualität von Charge zu Charge
- Kosteneinsparungen durch weniger Arbeitsaufwand und weniger Abfall
- Schutz der Marke
- Sparen Sie Zeit mit Berichten, alle Ergebnisse werden gespeichert und organisiert
- Wettbewerbsvorteile erzielen
Anwendungen
Die TheiaVu® -Systeme werden im Labor oder in der Produktionslinie eingesetzt und liefern wichtige Messdaten an Endprodukten oder in verschiedenen Phasen der Produktion für die Qualitäts- und Prozesskontrolle.
Qualität messen, wo es darauf ankommt
Zu den typischen Anwendungen gehören:
- Krümelanalyse
- Eingangskontrolle: Überprüfen Sie die Qualität der Rohstoffe wie Teig, Obst und Kartoffeln
- Chargenprobenentnahme: Untersuchen Sie Proben kleinerer Massenprodukte wie Trockenfutter und Mischfutterpellets
- F&E: Für Bäckereien oder Zutatenhersteller: Quantifizieren Sie die Backwaren, die frisch aus dem Ofen kommen, auf der Grundlage einer neuen Rezeptur oder einer neuen Zutat
- Prozessverbesserung: Überprüfen Sie die Produktqualität in bestimmten Schritten des Produktionsprozesses zur Prozesskontrolle
- Qualitätskontrolle: Prüfen Sie vor dem Verpacken die Endprodukte oder unfertigen Produkte zur Qualitätskontrolle
- Programmentwicklung: Unterstützung bei der Erstellung von Standards für Qualitätssicherungsprogramme
- Schulung: Verwenden Sie die TheiaVu® für die Schulung von Mitarbeitern an Inline- oder Overline-Systemen, sie arbeitet auf derselben Benutzeroberfläche
Beispiele für fertige Produkte:
- Brotprodukte (Brote, Baguettes, Brötchen, Bagels, englische Muffins, Croissants, Muffins usw.)
- Kekse, Cracker, Kekse
- Snacks (Snackriegel, Brezeln, Kartoffelchips, Pommes frites, Desserts, Pralinen, Süßigkeiten usw.)
- Käseprodukte (Blöcke, Snackstücke, mit Wachs überzogen usw.)
Allgemeine Systemkonfigurationen
Kommunikation während des gesamten Prozesses
Sichtgestützter Spurausgleich
So funktioniert's
Kompakte Bildverarbeitung für die Qualitätskontrolle
Die optischen Inspektionssysteme von TheiaVu®, auch als Bildverarbeitungssysteme bezeichnet, verwenden eine Auswahl an Hochgeschwindigkeitskameras, einen Laser und eine Bildgebungssoftware, um Objekte zu erkennen und zu messen, während sie sich entlang des eingebauten Förderbandes bewegen.
Unsere firmeneigene measura® -Softwaresuite und unsere Messalgorithmen können die Größe, Form, Farbe oder Zusammensetzung jedes Objekts bestimmen und diese Informationen zur Qualitätskontrolle in Standardeinheiten umwandeln. Die Ergebnisse werden in Echtzeit angezeigt und die Daten für jedes Objekt werden für zukünftige Analysen und Berichte gespeichert.
Um ein Produkt zu überprüfen:
- Schalten Sie das System ein
- Wählen Sie das gewünschte Messprofil über die integrierte Bedienoberfläche
- Platzieren Sie das Objekt auf dem sich bewegenden Förderband
- Sehen Sie sich die Ergebnisse sofort auf dem Bildschirm an
Sie können kontinuierlich mehrere gleiche Produkte auf das Band geben, ohne das System neu einstellen zu müssen, und alle Daten werden gespeichert. Manuelles Notieren oder Tabellenkalkulationen sind nicht erforderlich.
Produktprofile lassen sich mit dem Mesura® Toolbox-Modul (im Lieferumfang enthalten) einfach anpassen oder erstellen. Sie müssen lediglich Ihre Spezifikationen eingeben und speichern. Wenn Sie das Profil das nächste Mal laden, werden Ihre Änderungen übernommen.

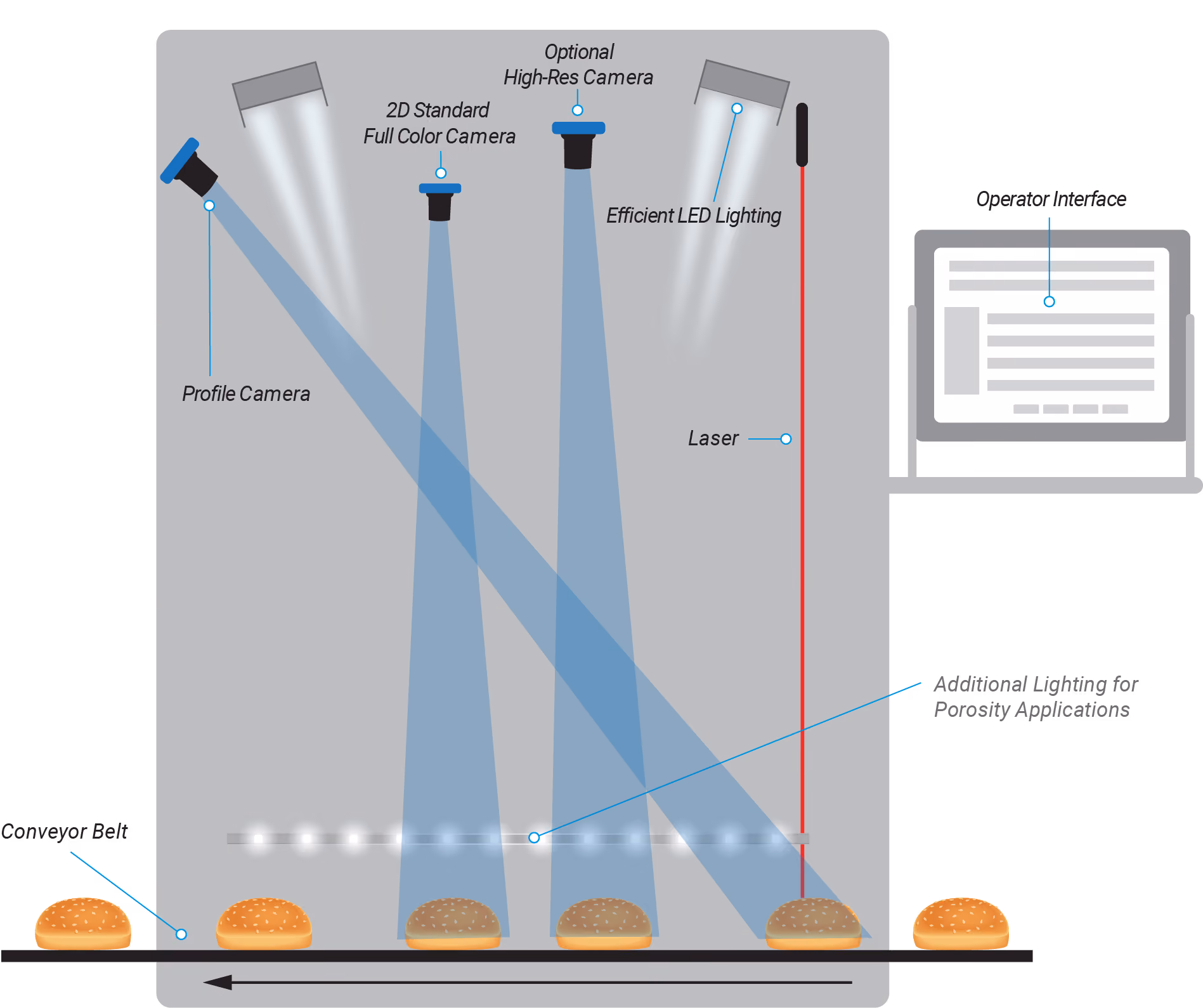

Systemkomponenten
Der TheiaVu® TV-250HR ist mit einem 9 Zoll breiten Förderband, 2D- und 3D-Farbkameras für hochauflösende Anwendungen und einer speziellen LED-Beleuchtung für Anwendungen mit hoher Auflösung und Porosität ausgestattet.
Beleuchtung
Die TheiaVu® TV-250HR-Modelle sind mit einer effizienten weißen LED für eine genaue Farbmessung ausgestattet. Für Anwendungen zur Krümelanalyse wird eine zusätzliche Beleuchtung eingesetzt.
Kamera-Optionen
Der TheiaVu® TV-250HR bietet Kameraoptionen für verschiedene Anwendungen:
- 1, 2D-Vollfarbkamera mit Auflösungen von ca. 0,2 mm/pix (Auflösung variiert je nach Förderbandbreite)
- 1, monochromatische 3D-Profilkamera (arbeitet mit einer Laserquelle für 3D-Profil)
- 1, hochauflösende 2D-Farbkamera für die Analyse der Krümelstruktur und andere Anwendungen
Andere Komponenten
- Das Förderband aus Edelstahl sorgt für schnelle Probenentnahme und geringen Wartungsaufwand
- Der integrierte und einstellbare System-Touchscreen ermöglicht eine einfache Bedienerinteraktion
- Zugängliche USB- und Netzwerkanschlüsse ermöglichen den einfachen Anschluss von Peripheriegeräten
- Wird direkt an jede Standardsteckdose angeschlossen (120/220 VAC)
Maße

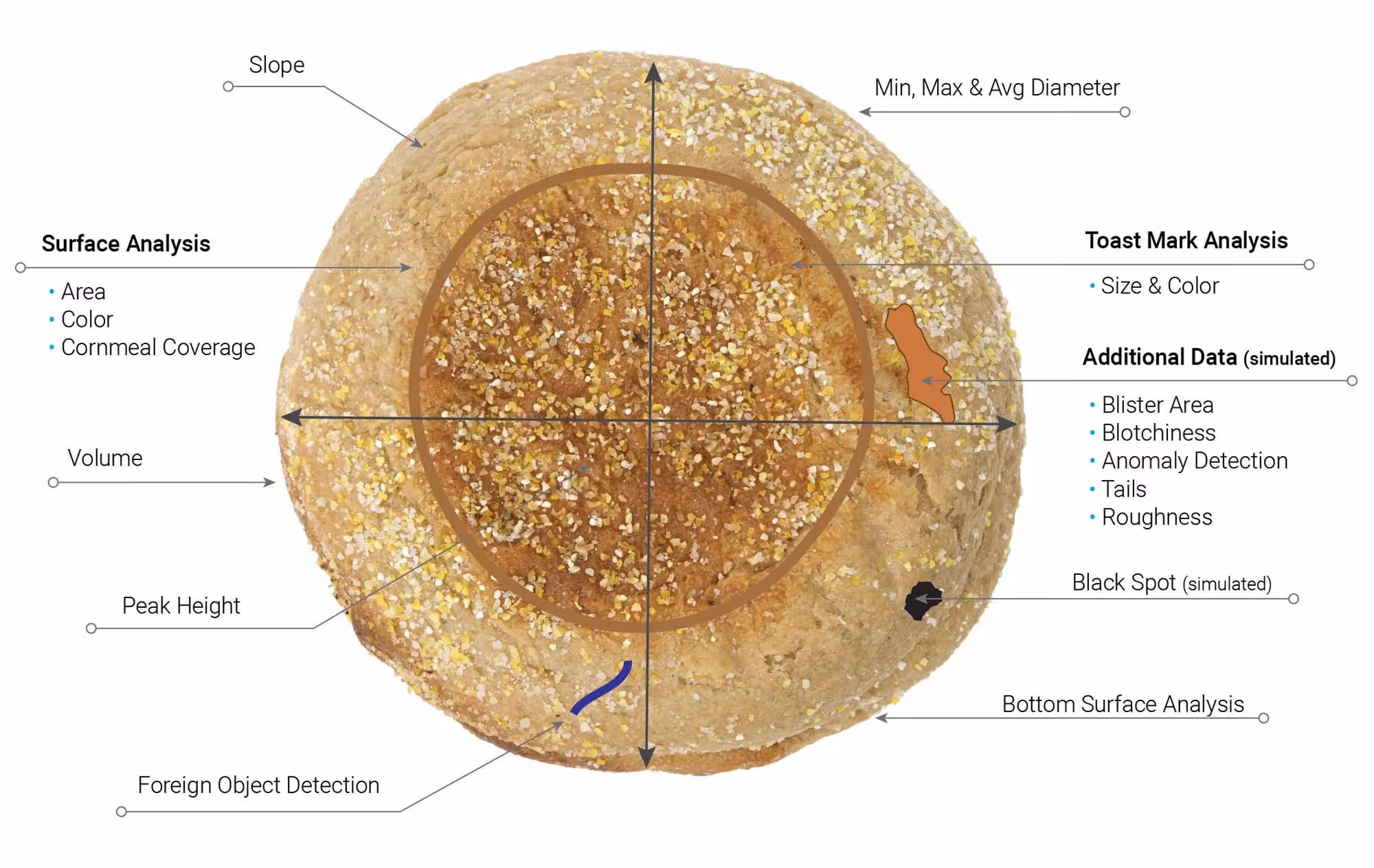

Mithilfe der Bildverarbeitungstechnologie werden Ihre Produkte auf aussagekräftige Weise charakterisiert, einschließlich komplexer Details, die mit herkömmlichen manuellen Methoden schwierig und zeitaufwändig sind. Unsere Bibliothek für Standardmessungen besteht aus über 100 grundlegenden und fortgeschrittenen Algorithmen, und es werden immer mehr.
EINE GROSSE MESSBIBLIOTHEK, UND SIE WÄCHST

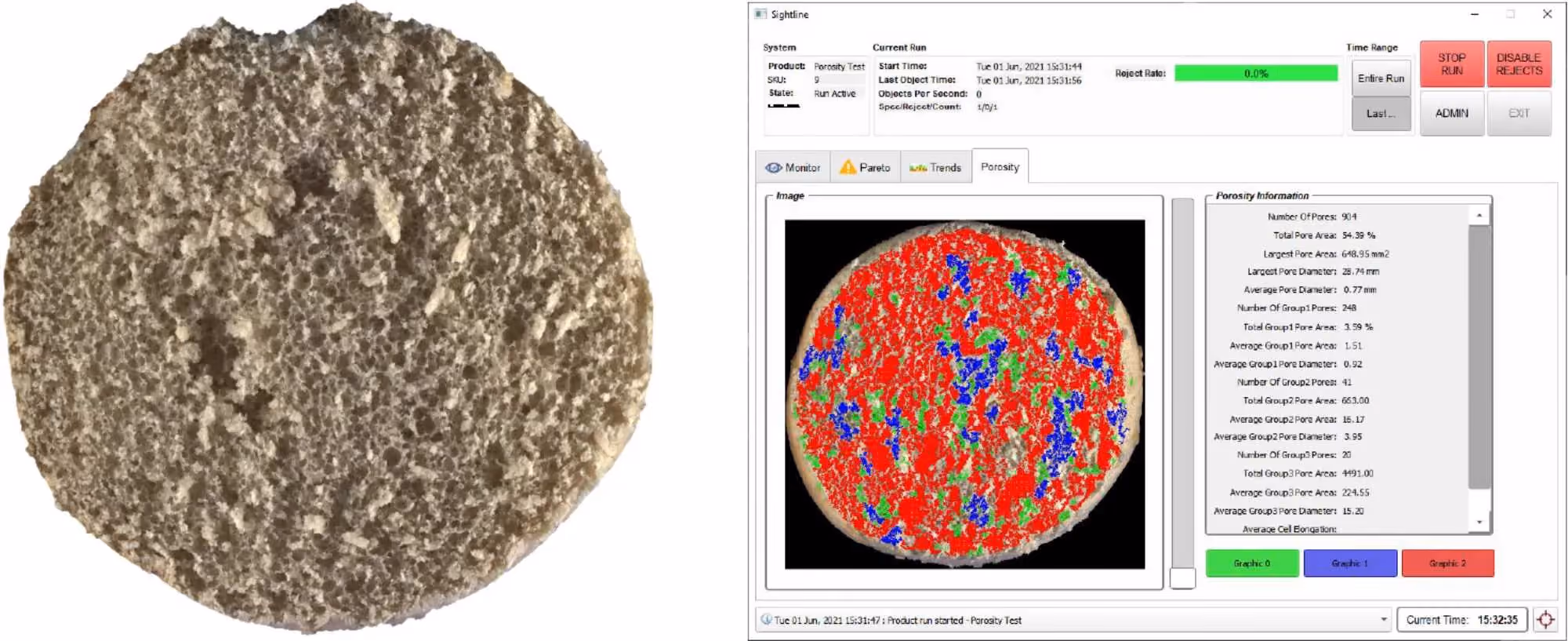

ANALYSE VON BROTKRUMEN (POROSITÄT)
Die TheiaVu® TV-250HR-Systeme sind in der Lage, eine zusätzliche Detailebene für Analysen bereitzustellen — die Krümelanalyse. Die Krümelanalyse liefert Details zur Porengröße und -verteilung sowie zur Erwartung der Textur (luftig, dicht). Diese Daten sind wichtig für QS- und F&E-Teams, die ihre Backwaren eingehend analysieren und Rezepte testen oder verifizieren, sowie für QA-Teams, um genaue, wiederholbare Daten für die Prozesskontrolle zu sammeln.
Die Krümelanalyse ist eine Option für TV-250HR. Es verwendet eine hochauflösende Kamera und eine spezielle Beleuchtung für beste Bildqualität. Die gemessenen Parameter sind die Anzahl der Poren, Porenfläche, größte Porenfläche, größter Porendurchmesser, und durchschnittlicher Porendurchmesser. Die Poren können auch nach Größe in drei Gruppen eingeteilt werden, wobei für jede Gruppe der gleiche Parametersatz bereitgestellt wird.
Software
Die maßgeschneiderte measura® -Software steuert alle Sightline-Bildverarbeitungssysteme. Die von measura® Inspection gewonnenen Daten können in Software von Drittanbietern importiert werden, was Ihnen ultimative Flexibilität bei der Entscheidungsfindung und Prozesssteuerung bietet.
Spezifikationen
Ressourcen
Wir haben hier einige Wissenscenter-Ressourcen hervorgehoben, die Ihnen helfen sollen, das Produkt besser zu verstehen. Bitte besuchen Sie auch unser Knowledge Center für weitere Informationen und Downloads. Vergessen Sie nicht, dass unser Team Ihnen jederzeit gerne alle Fragen beantwortet, die Sie haben.
