Série de capteurs NIR en ligne MCT
Mesure et contrôle continus en temps réel
La série MCT offre une analyse rapide et continue permettant aux opérateurs de fabrication de surveiller les matières premières entrantes ou de contrôler les processus sur la chaîne de production. Les capteurs sans contact en ligne mesurent avec précision l'humidité, l'huile, le poids du revêtement, la température et d'autres paramètres. Grâce à cette analyse, les opérateurs peuvent maintenir une qualité de produit constante, augmenter le rendement et minimiser les déchets.
Caractéristiques
- La mesure à haute vitesse permet de capturer jusqu'à 99 mesures par seconde avec les produits de la série MCT560
- Le boîtier robuste résiste aux conditions difficiles ; l'interface utilisateur classée IP67 assure une protection dans les environnements d'exploitation difficiles
- Un détecteur breveté à température contrôlée garantit la stabilité des mesures
- Entièrement modulaire, tous les composants étant facilement remplaçables sur le terrain
- Dépannage facile grâce aux diagnostics intégrés avancés de la série MCT560
Avantages
- Améliorez le contrôle des processus et la qualité finale à l'aide de mesures précises de l'humidité, de l'huile et d'autres paramètres
- Prenez des décisions et ajustez rapidement la chaîne de production à l'aide des données d'analyse
- Réduisez les coûts et les déchets, ce qui améliore les résultats de votre entreprise
Demandes
Qualité constante des produits, rendement accru et réduction des déchets
Applications pour la détection NIR en ligne
Les applications de la série MCT vont de la production de snacks aux tortillas et céréales, en passant par le tabac, le bois et les biocarburants. Les capteurs sont capables de contrôler en boucle fermée les friteuses, les fours, la vitesse des courroies, les réhydratants pour papier et d'autres processus permettant de contrôler la variation de l'humidité. La série MCT peut également être facilement intégrée aux systèmes de contrôle existants avec des protocoles d'E/S conformes aux normes de l'industrie, en ajoutant des données pour optimiser l'efficacité des processus.
Nourriture
- Croustilles
- Chips de maïs
- Tortillas
- Biscuits
- Biscuits
- Bretzels
- Snacks extrudés
- Miettes de pain
- Arômes à base d'huile
- Pâtes/feuilles de pâte
- Céréales pour petit-déjeuner
- Maïs soufflé
- Couennes de porc
- Peaux de saucisse
- Viande hachée
- Rendu
- Produits
- Ingrédients pour aliments pour animaux
- Farines et amidon
- Lait en poudre
- flocons de pommes de terre
- Sucre et betteraves à sucre
- Sels
- Poudres de café, de thé et de cacao
- Et bien d'autres
Industriel
- Produits chimiques et poudres chimiques
- Hot Melts
- Adhésifs sensibles à la pression
- Plastiques extrudés
- Poudre de gypse
- Briques
- Films PVB
- Textiles
- Caoutchouc Crumb
- Pastilles de polymère
- Cullet en verre
- Sables et agrégats
- Poudres de PVC
- Céramique
- Engrais
- Feuilles de pâte
- Papier
- Détergents et savons
- Minerai minéral ou métallique
- Poudre à canon
- Biocarburants
- Tabac
- Bois
- carton ondulé
- Matériaux
- Emballages et contenants alimentaires
- Panneau et panneau de particules
- Bardeaux de toit
Programmation
Des milliers de capteurs MCT ont été installés dans bon nombre des plus grandes usines agroalimentaires et industrielles du monde. Ils aident les opérateurs à contrôler l'humidité pour dans un rayon d'un dixième de pour cent pour répondre aux spécifications du produit à chaque fois. Le MCT est construit à l'aide de la technologie NIR qui est largement utilisée et acceptée dans un large éventail d'industries pour les mesures en ligne de l'humidité, de l'huile ou d'autres mesures en ligne.
La série MCT a fait ses preuves dans des conditions environnementales difficiles pour les applications alimentaires ou industrielles. La série MCT est conçue pour durer, simple à installer et ne nécessite pratiquement aucun entretien pour des années de résultats fiables et constants. Choisissez parmi quatre modèles en fonction de votre application.
MCT560 — Conçu pour les applications industrielles
- Surveillance en cours de fabrication de l'humidité, de l'huile, du poids du revêtement ou d'autres paramètres
- Comprend les dernières fonctionnalités avancées telles que la surveillance de la durée de vie de la lampe et de la durée de vie du moteur, une alarme de vibration, etc.
- Boîtier en aluminium moulé thermolaqué
- Interface utilisateur 7 pouces classée IP67 pour une protection dans les environnements d'exploitation difficiles
MCT566 — Conçu pour les applications alimentaires
- Idéal pour les conditions exigeantes de la fabrication de produits alimentaires et de snacks
- Boîtier en acier inoxydable, classé IP67
- Interface utilisateur 7 pouces classée IP67 pour une protection dans les environnements d'exploitation difficiles
- Fenêtre du capteur Kel-F
MCT569 — Utilisé pour les applications de lavage
- Capacité de lavage complète pour la fabrication d'aliments et de snacks
- Surveillance en cours de fabrication de l'humidité et de la graisse (huile)
- Boîtier en acier inoxydable, classé IP69
- Interface utilisateur 7 pouces classée IP67 pour une protection dans les environnements d'exploitation difficiles
- Fenêtre du capteur en saphir
Comment ça marche
Technologie éprouvée pour les applications alimentaires et industrielles
Les analyseurs NIR de la série MCT sont intégrés dans les zones clés d'un processus de production pour surveiller en permanence les matières premières entrantes ou contrôler les processus sur la chaîne de production. Chaque option est conçue pour s'intégrer parfaitement aux convoyeurs à bande, aux convoyeurs à vis et à vis ou aux bacs et goulottes pour analyser l'humidité, l'huile et d'autres mesures en ligne.
Le processus de numérisation de la série MCT est simple mais fiable :
- La lumière émise par la lampe est dirigée à travers une roue rotative à 2 000 tr/min (jusqu'à 6 000 tr/min pour les analyseurs de la série MCT560) contenant des filtres NIR sélectionnés pour l'application
- La lumière NIR est dirigée vers le produit à mesurer
- La lumière réfléchie par le produit est capturée par un miroir à l'intérieur de l'unité et focalisée sur un détecteur de sulfure de plomb refroidi par effet Peltier.
- La sortie du détecteur est captée par la carte de circuit « intelligente » intégrée et comparée au faisceau de référence interne. Ceci est ensuite converti en un pourcentage d'humidité, d'huile et d'autres paramètres.

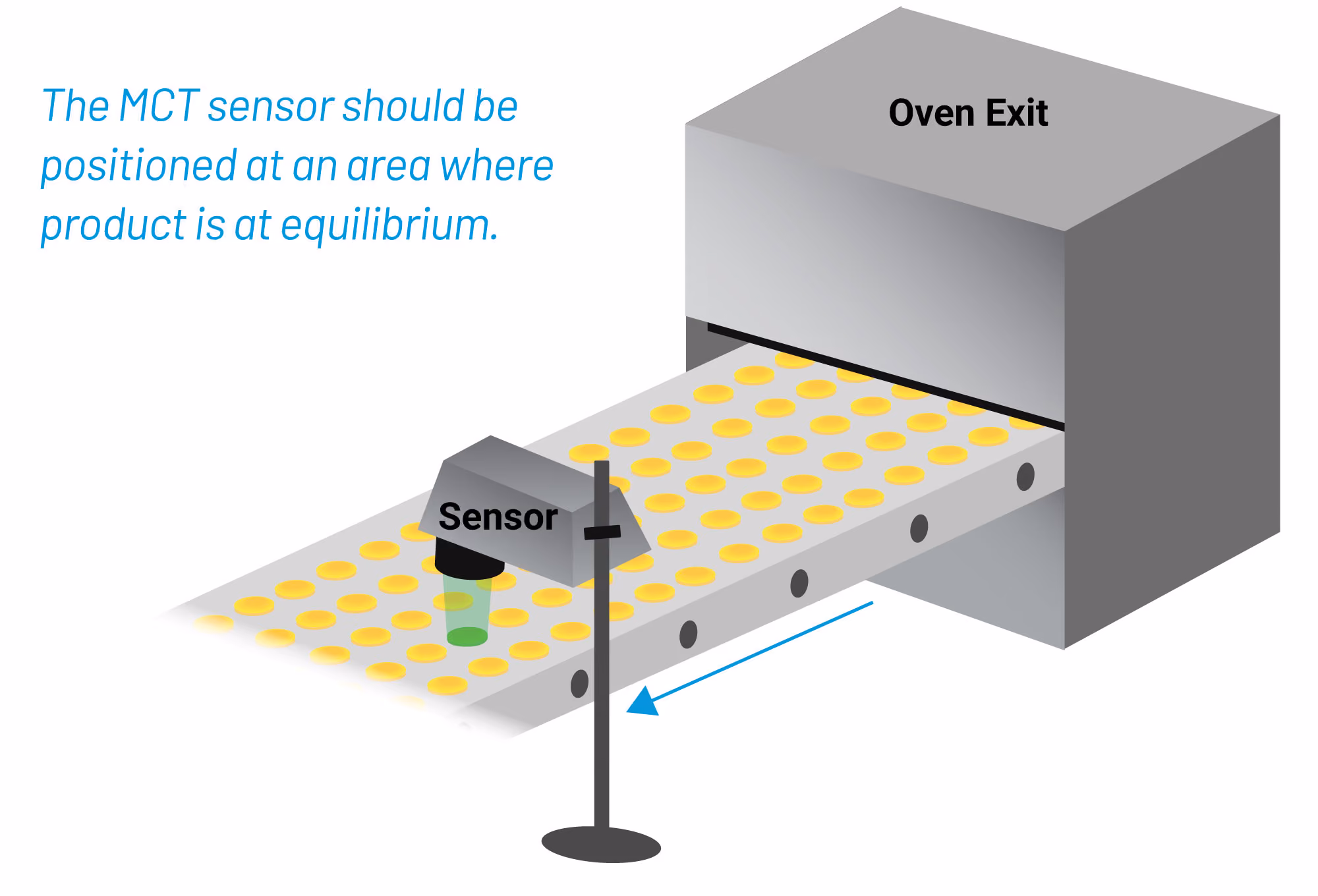

Analyse de déclenchement à grande vitesse
Les MCT566 et MCT569 permettent d'analyser des produits segmentés sur un convoyeur à pleine vitesse. Grâce à ce processus, le capteur MCT566 ou MCT569 ne fournira des mesures que lorsque le produit se trouve sous le capteur, ce qui rend le système adapté aux applications avec un flux de produit non continu. Les fonctions de déclenchement à haute vitesse font du MCT566 ou MCT569 la solution idéale pour mesurer la teneur en humidité et en matières grasses dans les opérations alimentaires à haut débit, notamment :
- Biscuits/Biscuits
- Gâteaux Snack
- Barres chocolatées et barres granola
- Nouilles emballées individuellement
- Produits lyophilisés en portions
Composants du système
Installation
accessoires
Logiciel
All MCT Series models use the proprietary SensorVu Windows®- based PC software, allowing operators to insert set-up parameters, perform or adjust calibrations, select product codes, examine internal diagnostic values, and remotely view moisture and temperature trends. SensorVu can also connect to multiple MCT Series analyzers in a single location for multi-system monitoring.
All MCT Series models use the proprietary SensorVu Windows®- based PC software, allowing operators to insert set-up parameters, perform or adjust calibrations, select product codes, examine internal diagnostic values, and remotely view moisture and temperature trends. SensorVu can also connect to multiple MCT Series analyzers in a single location for multi-system monitoring.
Trend screen with logging capability displays process reading changes in real time.
Trend screen with logging capability displays process reading changes in real time.
Review sensor health and performance from easy-to-follow prompts.
Review sensor health and performance from easy-to-follow prompts.
Simple, graphical calibration routine for quick setup of new products.
Simple, graphical calibration routine for quick setup of new products.
Spécifications
MCT566 |
MCT569 |
MCT560 |
MCT460 |
|
|---|---|---|---|---|
| Target applications | General food | Industrial | ||
| Sensor enclosure | IP67 rated stainless steel | IP69 rated stainless steel | Powder coated cast aluminum | |
| Reading speed | Up to 99 readings/second | Up to 33 readings/second | ||
| High speed gating | Yes | No | ||
| Advanced features | Lamp life monitoring, motor life monitoring, vibration alarm | None | ||
| Product calibrations | 200 | 100 | ||
| Operator interface | 7 in. touch screen (IP67) | 5.7 in. touch screen | ||
| Communication options | USB, Ethernet TCP/IP, Ethernet IP, EtherCAT, ProfiNet, ProfiBus, Modbus TCP, DeviceNet, OPC-DDE Server | |||
| Measured NIR constituents | 1, 2 or 3 simultaneously | |||
| Moisture accuracy | +/- 0.1% | |||
| Resins, fats/oils accuracy | +/- 0.2% | |||
| Wet basis moisture range | Min. 0.1%, Max. 90% | |||
| Dry basis moisture range | Min. 0.1%, Max. 400% | |||
| Fats/oils range | Min. 0.1%, Max 50% | |||
| Transmitter/product distance | 8-18 in. (200-450 mm) | |||
| Power inputs | 110 to 240V standard. 24VDC optional. | |||
| Outputs | 4-20mA, 0-10V (isolated), RS-232 & RS485 | |||
| Languages | 13 selectable languages | |||
| Cable | 10 ft (3 meters) standard | |||
| Compliance | CE Certified (FCC CFR 47: Part 15: B: 2015, Industry Canada Interference-Causing Equipment Standard ICES-003: 2021) | |||
| Weight | 7.7 kg (17 lbs) | 23.6 kg (52 lbs) | 8.6 kg (19 lbs) | 8.6 kg (19 lbs) |
| Warranty | Two years parts/labor; Five years lamp replacement | Two years parts/labor; Three years lamp replacement | ||
