Guardian-HD 水分，油，和涂层克重分布检测系统

产品菜单

概述应用程序阵容它是如何运作的系统组件安装食品级选项配饰软件规格资源Resources服务与支持
产品概述

精确的水分、涂层重量和薄膜厚度剖面测量

Process Sensors Guardian-HD Web Profiling 系列是一款坚固耐用的世界一流分析仪，用于测量所有纸张、胶片和卷材转换过程的水分、涂层重量、粘合剂厚度和纸张温度。它可以对完整的分区卷材进行非接触式、非破坏性的在线测量，帮助操作员减少因湿度控制不当而导致的边缘卷曲和平整问题。这意味着提高质量和一致性，减少浪费，快速实现投资回报。

Guardian-HD 系列采用近红外（NIR）传感器，该传感器连接到横向框架，可连续扫描网络宽度的材料，以实时分析重要的质量参数。Guardian-HD 系列的水分和涂层重量测量可以在多种基材上进行，也可用于湿端和干端应用工艺。

未找到任何物品。

特征

  • 易于校准、操作和标准化
  • 坚固耐用的密封工业框架和线性致动器可承受造纸和加工过程中常见的炎热和潮湿环境
  • 3 种型号可供选择-总计最多 100 个测量区域和多达 100 个不同的配方代码（材料）

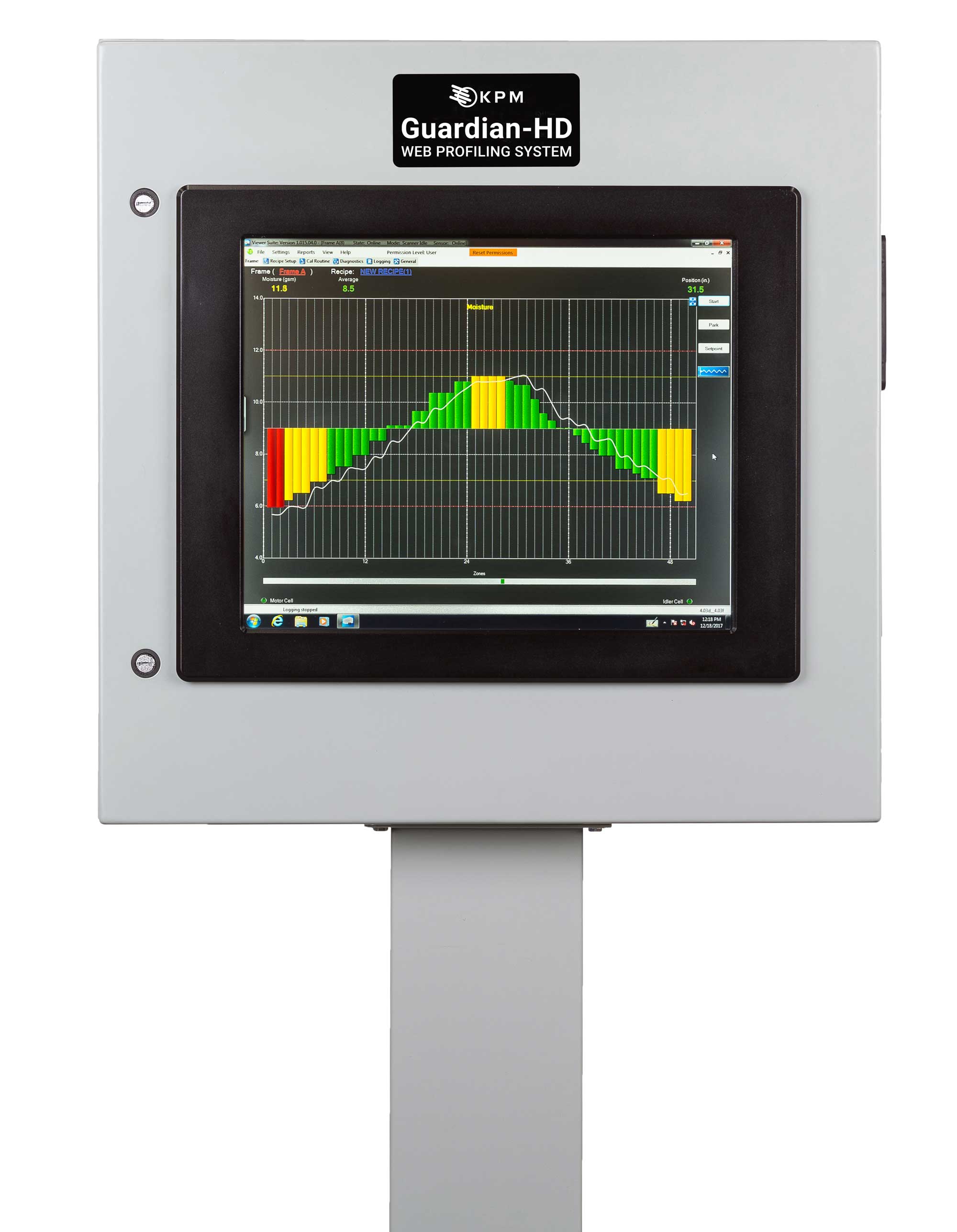

  • 包括图形显示屏
  • 轻松连接到闭环控制系统或本地警报
  • 自动将滚动报告同步到本地网络
  • 配置可用于同时监视和控制多个 Guardian-HD 系统
  • 可选以太网 IP、Modbus TCP/IP 接口或 OPC 服务器

好处

  • 100% 实时检测加工生产线的湿度、涂层重量、厚度和温度，最大限度地减少边缘卷曲和平整问题
  • 将手动启动时间缩短 20%，无需进行耗时的实验室测试和调整
  • 每个系统都可以根据卷材的宽度进行自定义，并且能够将近红外传感器放置在需要的任何地方
  • 自动边缘检测功能可感应卷宽度以简化设置流程，并重新调整以适应卷材漂移
  • 通过即时识别生产效率低下来减少浪费
水分和成分分析仪

应用程序

坚固耐用的近红外扫描，可实现完整的分区网络

Guardian-HD 系列是最佳的湿度和涂层重量控制系统，可为卷材转换市场的各种应用提供服务。

示例包括：

  • 纸网上的水分和涂层
  • 热熔体的厚度
  • 压敏粘合剂的厚度
  • 水性粘合剂的厚度
  • 纸浆
  • 塑料薄膜厚度
  • Biax 薄膜
  • PVB 和 EVA 薄膜
  • 干燥机出口和入口湿度测量
  • 演员电影
  • 涂层磨料
  • 蜡涂层
  • 纸/铝箔上的挤出涂层
  • 瓦楞纸板中的水分
  • 纺织品
  • 图案涂层（移动和停车）
  • 软包装
  • 地板
未找到任何物品。
未找到任何物品。
未找到任何物品。
未找到任何物品。
水分和成分分析仪

阵容

数以百计的网络转换企业信任Guardian-HD Web分析系列来识别生产效率低下并快速获得投资回报。它们帮助操作员控制湿度和涂层重量参数 百分之一以内 每次都符合产品规格。

Guardian-HD 系列系统经久耐用，易于安装，几乎无需维护，可获得多年可靠、稳定的结果。根据您的应用程序或操作需求，从三种模型中进行选择。

Guardian Product Guardian-HD Basic Guardian-HD Essential Guardian-HD Elite
Product Summary An entry-level, single-scanner operation to measure moisture, coat weight, and temperature (optional). Single-scanner operation with advanced functionality to measure moisture, coat weight, and temperature (optional), along with lane (move & park) and machine direction measurements. Central monitoring of single or multiple Guardian-HD systems Advanced roll reporting and raw data-logging capabilities for traceability and audits.
Total Product Recipe Codes Up to 50 Up to 100 Up to 100
Number of Constituents Up to 2 (NIR + Product Temperature) Up to 2 (NIR + Product Temperature) Up to 3 (2 NIR + 1 Product Temperature)
Total Zones Across the Web for Analysis Up to 16 with optional data bus interface output Up to 50 Up to 100
Software Non-Windows®-Based software, allowing for optional USB raw data-logging capabilities to save data in user-friendly file formats Non-Windows®-Based software, allowing for optional USB raw data-logging capabilities to save data in user-friendly file formats Industrial PC with proprietary Windows ViewerSuite software
Display(s) 145 mm (5.7 in) high-resolution non-Windows®-based display. 305 mm (12 in) high-resolution non-Windows®-based touch screen display. Powered by 24VDC from the Frame. Windows®-based 483 mm (19 in) touch screen along with an additional 145 mm (5.7 in) touch screen display for local monitoring. Powered by 90-260VA.
Interface Communication to the Frame N/A RS485 Ethernet
Multi-Frame Operation Available? No No Yes. The 483 mm (19 in) touch screen comes standard (with larger options available) and the additional 145 mm (5.7 in.) display allows for multiple systems.
Power 90-260VA
Ambient Temperature 0 – 50°C (32 – 120°F) with air cooling up to 80°C (160°F)
Scanning Frame Outputs 3X 4-20mA Selectable Sources; Live NIR Value; Scan NIR Average Values; Live Temperature Scan & Scan Temperature Average Value
Scanning Frame Inputs Web Break; Web Length; Cooling Air; Sensor Window Purge
Moisture Range Min. 0.1%, Max. 95%
Moisture Accuracy +/- 0.1%
Coatings Range Min. 0.1 GSM, Max. 250 GSM
Coatings Accuracy +/- 0.1 gr/m
Repeatability +/- 0.1%
未找到任何物品。
水分和成分分析仪

它是如何运作的

持续扫描完整的 Web 个人资料

Guardian-HD 系列采用近红外传感器，该传感器连接到横向框架，可连续扫描网络配置文件的全角以获取湿度和涂层重量参数。实时数据显示在易于理解的触摸屏显示屏上，用于横向物料分析、车道和机器方向测量。在某些配置中，使用基于Windows® 的软件的较大显示器可用于在单个中央控制台上监视多条线路轮廓。

所有 Guardian-HD 系列配置都允许 USB 数据记录，并能够导出为 .csv、.xml 或 .txt 文件格式。

每个 Guardian-HD 相框都是针对其特定应用量身定制的，并且可以针对所分析材料的特定配方代码对分析软件进行预编程。近红外传感器还可以以不同的方式定位，以适应反射表面（常见于湿端涂层应用）以及水平、垂直和下方扫描。

水分和成分分析仪

系统组件

‍

水分和成分分析仪

安装

未找到任何物品。
水分和成分分析仪

食品级选项

食品生产应用

Guardian-HD 传感器采用食品级无电解镍表面处理和蓝宝石窗口（或 KEL-F），适用于食品生产应用。这使公司能够扫描进入或退出油炸炉或烤箱的各种产品。

Guardian-HD 传感器采用食品级无电解镍制成
水分和成分分析仪

配饰

  • Hi/低湿度仅限校准检查标准
  • 数据总线接口
  • 同步温度测量
  • 4X 报警继电器
  • 灯泡警报
未找到任何物品。
水分和成分分析仪

软件

Moisture & Temperature
这是 div 块中的一些文本。
Monitor Multiple Displays
这是 div 块中的一些文本。
Calibration - Span/Zero
这是 div 块中的一些文本。
Sensor Diagnostics
这是 div 块中的一些文本。
未找到任何物品。
水分和成分分析仪

规格

xml
Guardian Product Guardian-HD Basic Guardian-HD Essential Guardian-HD Elite
Power 90-260VA
Ambient Temperature 0 – 50°C (32 – 120°F) with air cooling up to 80°C (160°F)
Scanning Frame Outputs 3X 4-20mA Selectable Sources; Live NIR Value; Scan NIR Average Values; Live Temperature Scan & Scan Temperature Average Value
Scanning Frame Inputs Web Break; Web Length; Cooling Air; Sensor Window Purge
Moisture Range Min. 0.1%, Max. 95%
Moisture Accuracy +/- 0.1%
Coatings Range Min. 0.1 GSM, Max. 250 GSM
Coatings Accuracy +/- 0.1 gr/m
Repeatability +/- 0.1%
